Rusztowanie modułowe SKYER – system, który złożysz szybciej niż myślisz

Stajesz przed wyborem systemu rusztowania i chcesz wiedzieć, czy modułowa konstrukcja z klinowymi zamkami faktycznie przyspieszy Twoją budowę oraz ile zapłacisz za kompletny zestaw. Różnica między suchą obietnicą producenta a realnym kosztorysem potrafi sięgać kilkudziesięciu procent, a błąd w doborze elementów oznacza przestój ekipy. Poniżej znajdziesz konkretne parametry, porównanie z alternatywami i procedurę montażu opartą na normach PN-EN 12810 oraz PN-EN 12811, bez owijania w bawełnę.

• Elementy rusztowania SKYER i ich rola w konstrukcji
• Rusztowanie modułowe SKYER cena od czego zależy koszt zestawu?
• SKYER vs Plettac i Layher które rusztowanie modułowe wybrać?
• Montaż rusztowania modułowego SKYER krok po kroku
• Normy i bezpieczeństwo pracy z rusztowaniem modułowym SKYER

Elementy rusztowania SKYER i ich rola w konstrukcji

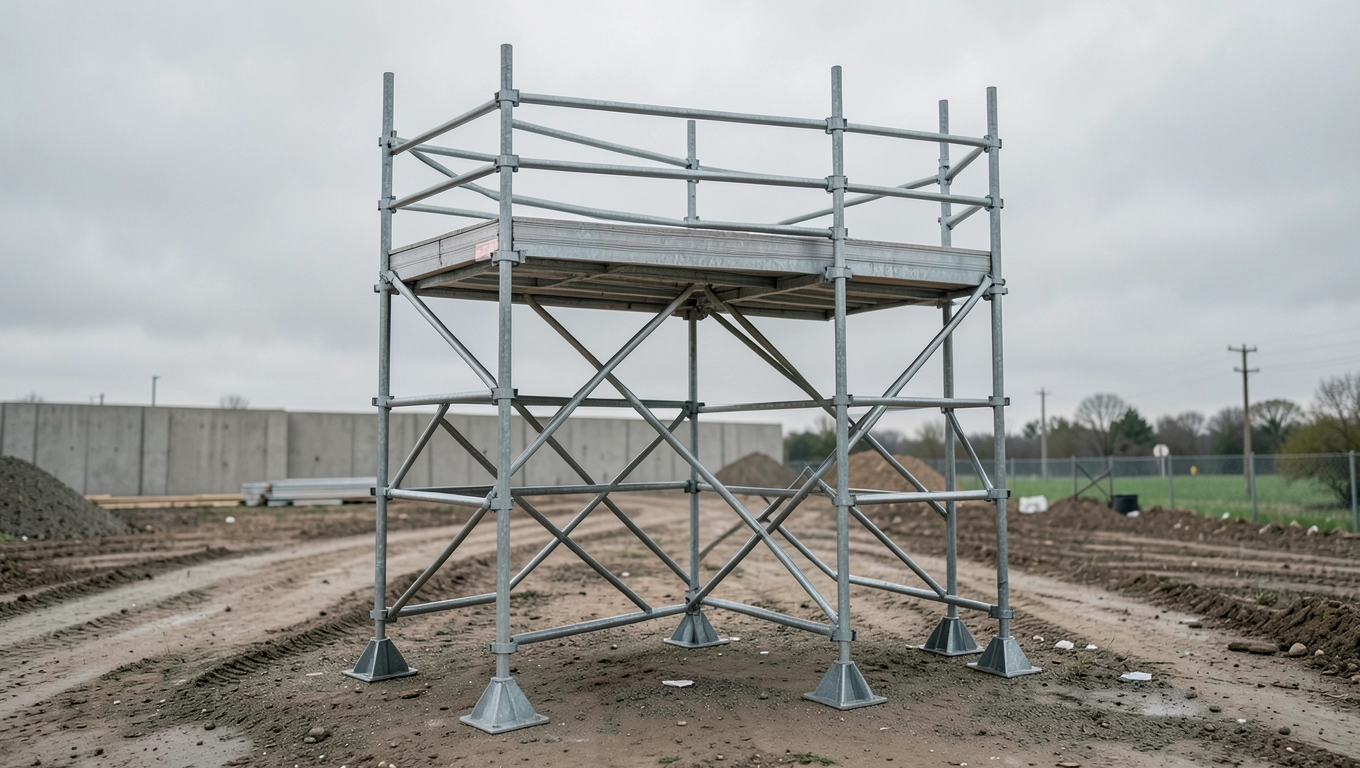

System modułowy SKYER opiera się na wertykalnych słupach z rozmieszczonymi co 50 centymetrów tarczami z otworami na kliny. To właśnie te tarcze decydują o elastyczności konstrukcji, ponieważ na każdej możesz zamocować do ośmiu rygli jednocześnie. Dzięki temu jedno pole rusztowania obsługuje zarówno standardowe fasady, jak i skomplikowane bryły przemysłowe bez potrzeby stosowania łączników rurowych.

Rygiel-O, czyli poziomy element z zintegrowanym klinem, przenosi obciążenia z podestów na słupy. Jego przekrój rurowy o średnicy 48,3 milimetra odpowiada normie PN-EN 12811-1, więc pasuje do większości złączy i rur dostępnych na polskim rynku. Po zablokowaniu klin młotkiem powstaje sztywne połączenie o nośności do 6 kN na węzeł, co wystarcza dla klasy obciążenia 3 (200 kg/m²).

Podesty stalowe lub aluminiowe o szerokości 32 lub 73 centymetrów wpinane są na rygle za pomocą haków z zabezpieczeniem. Sam hak nie blokuje się klinem, ale jego geometria zapobiega przypadkowemu wysunięciu pod obciążeniem. Wersje aluminiowe ważą około 6,5 kg na metr kwadratowy, więc montaż jednej sekcji 2,57 metra zajmuje jednemu pracownikowi mniej niż minutę.

Stężenia diagonalne, montowane w co piątym polu, przejmują siły poziome z wiatru i przypadkowych uderzeń. Ich kąt 45 stopni względem podstawy zapewnia optymalny rozkład naprężeń, ponieważ przy większym kącie stężenie zaczyna pracować jak ścisk, a nie jak wieszak. W strefach narażonych na parcie wiatru powyżej 0,6 kN/m² (otwarte tereny, mosty) gęstość stężeń zwiększa się do co trzeciego pola.

Podstawy śrubowe z nakrętką regulacyjną pozwalają wypoziomować konstrukcję na nierównym terenie bez podkładów drewnianych. Skok gwintu wynosi 10 milimetrów, a zakres regulacji 40 centymetrów wystarcza na większości placów budów. Podstawy kołowe (jezdne) z hamulcem stosuje się wyłącznie w rusztowaniach mobilnych o wysokości do 8 metrów wewnątrz hal, ponieważ na zewnątrz koła grzęzną w gruncie.

Złącza i akcesoria uzupełniające

Złącza klinowe i obrotowe służą do łączenia rur zabezpieczających (poręcze, krawężniki) z konstrukcją nośną. Moment dokręcenia śruby wynosi 50 Nm, co odpowiada sile ręki dorosłego mężczyzny z kluczem o długości 25 centymetrów. Krawężniki boczne o wysokości 15 centymetrów zapobiegają zsuwaniu się narzędzi i materiałów, a ich montaż jest obowiązkowy od wysokości 2 metrów zgodnie z rozporządzeniem BHP.

Rusztowanie modułowe SKYER cena od czego zależy koszt zestawu?

Koszt kompletnego rusztowania modułowego zależy od trzech zmiennych: powierzchni elewacji, wysokości roboczej oraz klasy obciążenia. Dla ściany o wymiarach 10 × 10 metrów (100 m²) przy wysokości roboczej 8 metrów i klasie 3, cena kompletnego nowego zestawu waha się od 18 000 do 28 000 złotych netto, w zależności od producenta i regionu Polski.

Elementy pionowe (słupy) stanowią około 35% wartości zestawu, podesty 25%, rygiel 20%, a pozostałe 20% to stężenia, podstawy, poręcze i złącza. Ta proporcja wynika z faktu, że słupy są najdroższe w produkcji (stal ocynkowana ogniowo, precyzyjne tarcze), a podesty masowo produkowane z blachy ryflowanej.

Powyższe kwoty obejmują pełen osprzęt: słupy, rygiel, podesty, stężenia, podstawy śrubowe, poręcze podwójne, krawężniki oraz kotwy. Koszt transportu paletowego na terenie Polski to zazwyczaj 800 1 500 złotych netto, a ubezpieczenie zestawu na czas budowy (opcjonalne) wynosi 0,3% wartości miesięcznie.

Używane rusztowanie modułowe SKYER potrafi kosztować 40 60% ceny nowego, ale wymaga oględzin stanu technicznego. Sprawdź przede wszystkim prostoliniowość słupów (odchylka powyżej 1% długości dyskwalifikuje element), stan klinów (zużyte nie trzymają) oraz grubość powłoki cynkowej (norma PN-EN 12811-1 wymaga minimum 60 mikronów).

SKYER vs Plettac i Layher które rusztowanie modułowe wybrać?

System SKYER konkuruje na polskim rynku z dwoma uznanymi markami: Layher (niemiecki producent, system Allround) oraz Plettac (niemiecki system modułowy). Layher uchodzi za wzorzec techniczny, ale jego cena jest o 30 45% wyższa od SKYER przy porównywalnych parametrach. Plettac plasuje się w środku stawki, oferując dobrą dostępność elementów i rozbudowaną sieć serwisową.

Przewaga SKYER nad konkurencją tkwi w optymalizacji ceny przy zachowaniu zgodności z normą PN-EN 12810-1. Średnica rur (48,3 × 3,2 mm) i rozstaw tarcz (500 mm) odpowiadają standardowi branżowemu, więc elementy SKYER pasują do systemów Layher i Plettac po zastosowaniu adapterów klinowych. W praktyce oznacza to, że możesz uzupełnić brakujące elementy z innych zestawów.

Layher wygrywa w zastosowaniach specjalistycznych: sceny, trybuny, konstrukcje wiszące na mostach. Jego system rozet umożliwia mocowanie rygli pod kątem co 15 stopni, co SKYER oferuje tylko w wersji z tarczami ośmiokątnymi. Jeśli realizujesz standardowe fasady i elewacje przemysłowe, różnica w elastyczności nie ma znaczenia, a oszczędność sięga kilkunastu tysięcy złotych na komplet.

Nie stosuj SKYER do konstrukcji podwieszanych powyżej 10 metrów bez dodatkowego projektu obliczeniowego. System modułowy przenosi obciążenia grawitacyjne sprawnie, ale siły poziome z wiatru na wysokości powyżej 24 metrów wymagają indywidualnej weryfikacji statycznej.

Porównanie kosztów eksploatacji w cyklu 5-letnim

Przy intensywnej eksploatacji (200 dni roboczych rocznie) koszt jednego cyklu montażu SKYER wynosi około 1 200 zł (amortyzacja + robocizna). Layher w tych samych warunkach to 1 750 zł, a Plettac 1 350 zł. Różnica wynika z ceny zakupu, ponieważ czas montażu i żywotność elementów są porównywalne (norma żywotności cyklicznej PN-EN 12811-1 to 250 cykli montaż/demontaż).

Montaż rusztowania modułowego SKYER krok po kroku

Montaż rusztowania modułowego wymaga projektu powyżej 8 metrów wysokości roboczej (rozporządzenie MGPiPS z 1993 r., Dz.U. 1993 nr 18 poz. 82). Poniższa procedura dotyczy standardowej fasady do 8 metrów i klasy obciążenia 3, a każdy etap opatrzono uzasadnieniem technicznym, dlaczego dana kolejność jest obowiązkowa.

1. Wypoziomowanie terenu i wytyczenie osi. Odchyłka poziomu powyżej 2 centymetrów na 2 metry długości wymaga podsypki żwirowej, ponieważ nierówne podstawy generują naprężenia wtórne w słupach i klinach.
2. Ustawienie podstaw śrubowych. Rozstaw zgodny z rysunkiem (zazwyczaj 2,57 × 0,73 m), regulacja nakrętką do uzyskania poziomu ±5 mm.
3. Montaż słupów pionowych. Pierwszy segment 2 metry, sprawdzenie pionu poziomicą, tymczasowe stężenie do gruntu.
4. Zamocowanie rygli dolnych (podłużnych i poprzecznych). Kliny wbija się młotkiem 500 g do momentu oporu, nie dalej, bo zbyt mocne uderzenie niszczy gwint.
5. Ułożenie podestów na dolnych rygłach. Haki automatycznie się blokują pod ciężarem własnym, ale pierwszy montaż wymaga sprawdzenia zatrzasku ręką.
6. Montaż stężeń diagonalnych w co piątym polu. W strefie narożników i przyścian gęstość zwiększa się do co trzeciego pola.
7. Kontynuacja na kolejne poziomy. Każde 2 metry powtarza się cykl: słup, rygiel, podest, stężenie. Po osiągnięciu pełnej wysokości montuje się poręcze podwójne (na wysokości 1,1 m i 0,5 m) oraz krawężniki.
8. Kotwienie do ściany budynku. Kotwy co 4 metry w poziomie i co 8 metrów w pionie, zgodnie z normą PN-EN 12810-1. W przypadku fasad ocieplonych kotwy przechodzą przez warstwę termoizolacji do muru nośnego.

Cały montaż 100 m² elewacji (10 × 10 m, wysokość 8 m) zajmuje dwóm doświadczonym pracownikom 8 10 godzin, łącznie z kotwieniem i odbiorem technicznym. Po zakończeniu montażu wymagany jest wpis do dziennika budowy oraz protokół odbioru podpisany przez kierownika budowy lub uprawnioną osobę.

Normy i bezpieczeństwo pracy z rusztowaniem modułowym SKYER

Projektowanie rusztowań modułowych w Polsce reguluje norma PN-EN 12810-1 (rusztowania fasadowe z elementów prefabrykowanych) oraz PN-EN 12811-1 (wymagania użytkowe i projektowe). Dodatkowo obowiązuje norma PN-M-47900-2 dla rusztowań stalowych oraz rozporządzenie Ministra Pracy i Polityki Społecznej w sprawie BHP przy wykonywaniu robót budowlanych.

Klasa obciążenia rusztowania zależy od przewidywanego użytkowania. Klasa 1 (75 kg/m²) wystarcza do inspekcji i lekkich prac malarskich, klasa 3 (200 kg/m²) obsługuje ekipy tynkarskie i murarskie, a klasa 5 (450 kg/m²) jest wymagana przy składowaniu materiałów ciężkich (kostka brukowa, bloczki betonowe). SKYER w wersji standardowej spełnia klasy 1 4, a w wersji wzmocnionej (słupy o grubości ścianki 3,2 mm) dochodzi do klasy 5.

Odbiór techniczny rusztowania wykonuje kierownik budowy lub osoba z uprawnieniami budowlanymi w specjalności konstrukcyjno-budowlanej. Sprawdza on zgodność z projektem montażu (gdy jest wymagany), stan techniczny elementów, poprawność kotwienia oraz kompletność zabezpieczeń (poręcze, krawężniki, siatki ochronne przy pracach powyżej 6 metrów). Protokół odbioru przechowuje się w dokumentacji budowy przez cały okres eksploatacji.

Przeglądy okresowe wykonuje się co 7 dni oraz każdorazowo po silnym wietrze (powyżej 8 m/s), opadach śniegu powyżej 5 centymetrów lub przerwie w eksploatacji dłuższej niż 10 dni. Polegają na sprawdzeniu pionów, poziomów, stanu klinów i kompletności podestów. Wynik przeglądu wpisuje się do dziennika eksploatacji rusztowania.

Demontaż rusztowania modułowego odbywa się w odwrotnej kolejności do montażu: od góry do dołu, z zachowaniem ciągłego kotwienia do momentu usunięcia ostatniego pola. Niedopuszczalne jest zrzucanie elementów z wysokości, nawet jeśli pod spodem nie ma ludzi, ponieważ uderzenie w twarde podłoże deformuje kliny i rygiel.

Kiedy wymagany jest projekt montażu

Projekt montażu (nazywany też instrukcją montażu) jest obligatoryjny przy rusztowaniach powyżej 8 metrów wysokości roboczej, a także niezależnie od wysokości, gdy konstrukcja jest niestandardowa (podwieszana, wspornikowa, na wysokim budynku). Opracowuje go osoba z uprawnieniami budowlanymi, uwzględniając obciążenia użytkowe, wiatr (strefa I IV wg PN-EN 1991-1-4) oraz ewentualne obciążenia dynamiczne.

Producent rusztowania SKYER dostarcza z każdym kompletem skróconą instrukcję montażu zawierającą schematy podstawowych konfiguracji. Pełny projekt obliczeniowy wykonuje się indywidualnie, gdy warunki odbiegają od typowych (słaby grunt, niestandardowa geometria, dodatkowe obciążenia technologiczne).

Zatrudnienie doświadczonej ekipy montażowej skraca czas pracy na budowie o 30 40% w porównaniu z ekipami uczącymi się systemu od zera. Większość wypożyczalni oferuje usługę montażu w cenie 12 18 zł/m², co przy 100 m² daje 1 200 1 800 zł netto, zwykle tańsze niż ryzyko błędów po stronie inwestora.

Rusztowanie modułowe to inwestycja na lata, która zwraca się w oczywisty sposób, jeśli dobierzesz elementy zgodnie z realnymi obciążeniami, a nie wartością minimalną. System SKYER spełnia europejskie normy bezpieczeństwa, pozostaje kompatybilny z popularnymi markami i kosztuje mniej niż Layher przy porównywalnej żywotności. Skontaktuj się z regionalnym dostawcą, podaj powierzchnię elewacji, wysokość i klasę obciążenia, a otrzymasz wycenę dopasowaną do Twojego projektu w ciągu 24 godzin.
