Kotwienie rusztowania do ściany – praktyczny poradnik dla montera

Co roku w Polsce dochodzi do kilkuset wypadków przy pracach na wysokościach, a ich najczęstszą przyczyną bywa źle zakotwione rusztowanie. Sam montaż ramy i pomostów to dopiero połowa roboty, bo cały układ trzyma się ściany za sprawą kotew, a każdy błąd w ich rozmieszczeniu oznacza realne zagrożenie dla ludzi na pomoście i przechodniów poniżej. Poniżej znajdziesz konkretne parametry, schematy mocowania i przepisy, które porządkują temat od A do Z, łącznie z rozwiązaniami dla ścian ocieplonych i podłoży słabszych niż pełny beton.

• Rodzaje rusztowań a sposób kotwienia do ściany
• Przygotowanie ściany i podłoża przed kotwieniem
• Technika kotwienia rusztowania do ściany krok po kroku
• Rodzaje łączników kotwiących i ich dobór do podłoża
• Jak zakotwić rusztowanie na ścianie ocieplonej konsola przestawna
• Najczęstsze błędy przy kotwieniu rusztowania do elewacji
• Przepisy i normy dotyczące montażu rusztowań w Polsce
• Kiedy zamówić projekt rusztowania, a kiedy wystarczy montaż wg instrukcji producenta

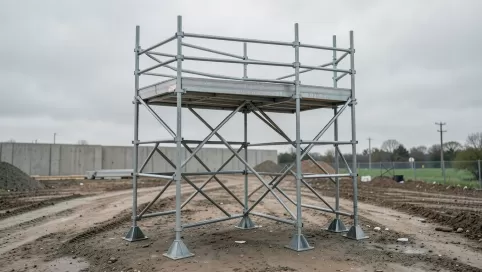

Rodzaje rusztowań a sposób kotwienia do ściany

System mocowania zależy wprost od konstrukcji rusztowania, dlatego zanim sięgniesz po kołki, musisz wiedzieć, z czym pracujesz. Rusztowania ramowe mają kotwy przykręcane do ramy nośnej przez specjalne uchwyty, co przy rozstawie pól 2,57 m lub 3,07 m daje wyraźny rytm punktów mocowania. Systemy modułowe pozwalają mocować łącznik w dowolnym węźle rozeta, więc rozmieszczenie kotew można precyzyjnie dopasować do siatki słupów budynku.

Rusztowania klinowe łączy się za pomocą klinów wbijanych w gniazda, a kotwienie odbywa się przez dedykowane zaczepy na stojakach, co przyspiesza montaż nawet o 30% względem ramowych. Warszawskie (elewacyjne) to klasyka polskich budów, z rurami o średnicy 48,3 mm i złączami śrubowymi, gdzie kotwy mocuje się najczęściej do stojaka lub do poziomu rygla. Każdy z tych systemów reaguje inaczej na obciążenia boczne od wiatru, dlatego norma PN-EN 12810-1 narzuca minimalną liczbę zakotwień na metr kwadratowy elewacji.

Nośność samej kotwy zależy od śruby i podłoża, a nie od rusztowania. Dobór łącznika warto zaczynać od sprawdzenia klasy rusztowania, dopiero potem od materiału ściany. Kiedy nie stosować danego systemu? Ramowego rusztowania warszawskiego nie użyjesz na budynku z żelbetową ścianą szczelinową bez konsol dystansowych, bo odległość od elewacji przekroczy dopuszczalne 20 cm. Modułowego nie opłaca się montować przy krótkich, niskich obiektach, bo koszt węzłów przewyższa zysk z szybkości montażu.

Przygotowanie ściany i podłoża przed kotwieniem

Najwięcej awarii zaczyna się nie od złej śruby, lecz od niedokładnego rozeznania ściany. Pierwszy krok to identyfikacja materiału nośnego: pełna cegła ceramiczna, beton komórkowy, pustaki szkieletowe, żelbet, a może ściana warstwowa z ociepleniem 15-25 cm. Każde z tych podłoży przenosi inne obciążenia wyrywające i wymaga innego kołka, innej głębokości osadzenia, czasem zupełnie innej techniki.

Sprawdzenie równości ściany ma znaczenie nie tylko estetyczne, ale i bezpieczeństwa, ponieważ nierówności powyżej 5 cm na odcinku 2 m powodują, że rusztowanie nie da się ustawić pionowo, a w konsekwencji naprężenia w kotwach rosną nieliniowo. Dystans od ściany do pomostu nie może przekraczać 20 cm, a jeśli budynek wymusza większy odstęp, trzeba wstawić konsole przestawne lub dodatkowe pomosty robocze od strony elewacji. Uwaga: mocowanie kotew przez sam materiał izolacyjny (styropian, wełnę) bez kotwy przelotowej i tulei dystansowej to najczęstsza przyczyna wyrwania rusztowania w Polsce.

Przed montażem wykonaj podstawową checklistę odbioru. Wydrukuj ją i miej przy sobie na budowie.

Checklista: odbiór rusztowania przed pracą

• Podłoże wyrównane i zagęszczone, a podkłady drewniane lub stopy stalowe rozłożone na stabilnym gruncie.
• Odległość rusztowania od ściany nie większa niż 20 cm (w innym wypadku zastosować konsole).
• Ściana sprawdzona pod kątem materiału nośnego i grubości ocieplenia.
• Punkty kotwienia oznaczone co pole, w poziomie co drugie pole, w pionie co drugą kondygnację.
• Każda kotwa przenosi obciążenie wyrywające minimum 3,0 kN (lub zgodnie z projektem).
• Zaczepy zabezpieczone zawleczkami lub śrubami z nakrętką samoblokującą.
• Komunikacja pionowa wyposażona w dodatkowe kotwy co 4 m z każdej strony.
• Najwyższy poziom rusztowania kotwiony w co drugim polu (nie co trzecim).
• Pomosty wyposażone w burty ochronne i deski krawężnikowe.
• Wykonany odbiór techniczny i wpis do dziennika budowy przez osobę uprawnioną.

Głębokość osadzenia kołka to parametr, którego nie warto zgadywać. W betonie C20/25 kołek rozporowy M12 osadza się minimum 70 mm, a w cegle pełnej minimum 85 mm. W betonie komórkowym ta wartość rośnie do 110-130 mm, a nośność spada o 30-50% względem betonu. Pustaki ceramiczne i silikatowe wymagają kołków dwustrefowych, które rozpierają się w dwóch przegrodach, bo inaczej wyrywają się przy obciążeniu bocznym od 1,5 kN wzwyż.

Technika kotwienia rusztowania do ściany krok po kroku

Prawidłowy rozkład kotew wynika z obliczeń statycznych, a nie z widzimisię ekipy. Schemat różni się wysokością rusztowania, klasą obciążenia i strefą wiatrową, lecz bazowy układ pozostaje taki sam w większości realizacji.

Zaczynaj kotwić od drugiego poziomu rusztowania (pierwszy poziom zazwyczaj opiera się na podłożu). W poziomie rozmieszczaj kotwy co drugie pole, czyli przy rozstawie ram 2,57 m co około 5,14 m, a przy rusztowaniach modułowych co 4-6 m. W pionie kotwy wstawiaj co drugą kondygnację, czyli co 4 m wysokości. Gdy rusztowanie przekracza 8 m, zgodnie z Rozporządzeniem Ministra Pracy i Polityki Socjalnej wymaga indywidualnego projektu, a obliczenia wykonuje osoba z uprawnieniami.

Najwyższy poziom rusztowania kotw zawsze gęściej, w co drugie pole, ponieważ to na nim działają największe siły od wiatru i od pracy ludzi. Pion komunikacyjny (klatkę schodową) zabezpiecz kotwami co 4 m z każdej strony, bo schodnia przenosi obciążenia dynamiczne od wchodzących pracowników. Każde mocowanie wykonaj przez łącznik kątowy lub śrubę z uchem (tzw. śruba oczkowa M12) osadzoną w kołku rozporowym dobranym do podłoża.

Śruby oczkowe M12 ze stali ocynkowanej o nośności 3,0 kN sprawdzają się w większości zastosowań, lecz na wysokościach powyżej 20 m lub w strefach wiatrowych W3 i wyżej (wg PN-EN 1991-1-4) warto przejść na M14 albo M16. Łącznik kątowy (uchwyt kotwiący) powinien mieć grubość blachy minimum 4 mm i być zabezpieczony antykorozyjnie, bo przy rusztowaniach eksploatowanych przez kilka miesięcy rdza potrafi osłabić przekrój o 20% rocznie.

Rodzaje łączników kotwiących i ich dobór do podłoża

Nie istnieje jeden uniwersalny łącznik do każdej ściany, dlatego wybór zależy od obciążeń i materiału. Najpopularniejsze rozwiązania mają wyraźnie różne cechy mechaniczne, które warto porównać w jednym miejscu.

Śruba oczkowa (z uchem) to klasyka rusztowaniowa: stalowy pręt z gwintem M8-M16, oczkiem do zaczepienia haka i podkładką. Sprawdza się w betonie i cegle pełnej, o ile otwór jest czysty i odpowiedniej średnicy. Hak kotwiący (śruba hakowa) działa podobnie, ale zamiast oczka ma hak, co ułatwia szybki montaż i demontaż, a jednocześnie zmniejsza moment obrotowy na śrubie. W podłożach o niższej wytrzymałości lepiej sprawdza się kotwa wklejana chemicznie (żywica + tuleja siatkowa), bo nie generuje naprężeń rozporowych w słabym materiale.

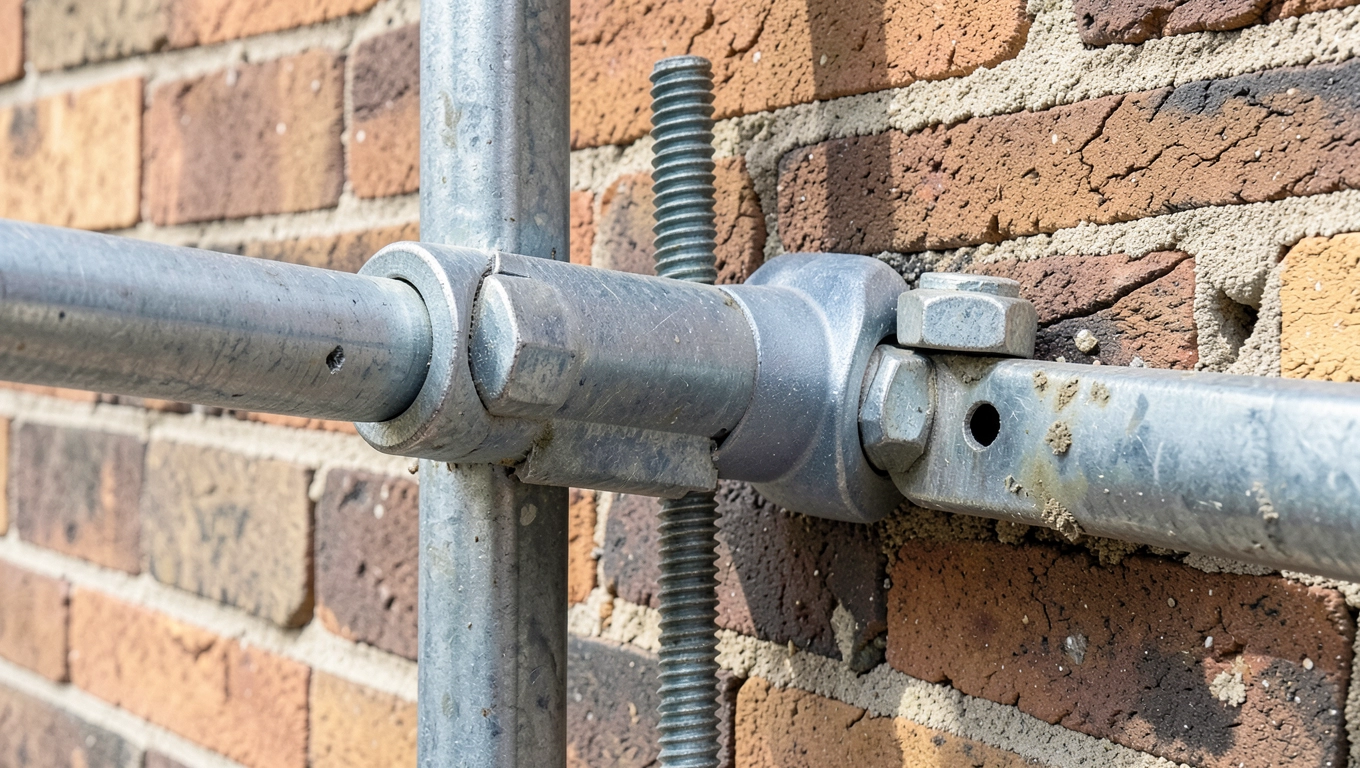

Rura z zaciskiem krzyżowym to rozwiązanie znane z rusztowań warszawskich, gdzie łącznik powstaje z odcinka rury 48,3 mm i dwóch złączy śrubowych. Pozwala przenieść większe obciążenia boczne i trudniej go wyrwać, ale wymaga więcej czasu montażowego. Na ścianach z ociepleniem konieczna jest konsola przestawna, czyli element dystansowy o regulowanej długości (15-35 cm), który przenosi obciążenie przez rdzeń nośny ściany, a nie przez styropian.

Kiedy nie stosować danego rozwiązania? Śruby oczkowej nie montuj w pustakach szkieletowych bez kołka dwustrefowego, bo wyrwie się przy pierwszym mocniejszym podmuchu. Kotwy chemicznej unikaj w niskich temperaturach poniżej 5°C, bo żywica nie osiąga deklarowanej twardości. Konsoli przestawnej nie wstawiaj w ściany klinkierowe bez wcześniejszego sprawdzenia nośności spoiny, bo słaby wieniec potrafi odpaść z całym rzędem cegieł.

Jak zakotwić rusztowanie na ścianie ocieplonej konsola przestawna

Ściana warstwowa z ociepleniem z pianki, styropianu lub wełny mineralnej to najczęstsza przeszkoda dla ekipy montażowej. Standardowy kołek rozporowy wkręcony w styropian utrzymuje co najwyżej 0,3-0,5 kN, a kotwa rusztowania wymaga minimum 3 kN, różnica jest więc sześciokrotna. Dlatego każda kotwa musi przejść przez całą grubość ocieplenia i zakotwić się w murze nośnym, a nie w warstwie izolacji.

Konsola przestawna rozwiązuje problem, bo składa się z płyty dociskowej (zewnętrznej), rury dystansowej o regulowanej długości i płyty kotwiącej (wewnętrznej, przy ścianie). Całość działa na zasadzie ściągu przelotowego, a obciążenie przenosi mur, nie izolacja. Długość rury dobiera się do grubości ocieplenia plus 5-10 cm zapasu na nierówności. Najpopularniejsze konsole mają zakres 0,15-0,35 m, ale przy grubym ociepleniu 25-30 cm stosuje się wersje 0,4-0,6 m.

Montaż konsoli w ścianie ocieplonej wygląda inaczej niż w betonie. Najpierw wiercisz otwór przelotowy przez styropian i mur, następnie wsuwasz tuleję dystansową chroniącą ocieplenie przed uszkodzeniem mechanicznym, potem wkręcasz śrubę przelotową M12 z podkładką i nakrętką. Śrubę dobierasz długością do sumy grubości ocieplenia, głębokości zakotwienia w murze (minimum 70 mm w betonie) i grubości płyty kotwiącej. Po zakończeniu prac miejsce przebicia ocieplenia wypełnia się pianką niskoprężną, by nie powstał mostek termiczny.

W strefach wiatrowych W3 i W4 (np. okolice Trójmiasta, Kotliny Jeleniogórskiej, Pogórza) konsole przestawne warto rozstawiać gęściej niż w strefie W1. Zamiast co drugiego pola lepiej wstawić je w co pole, a obciążenia obliczyć zgodnie z PN-EN 1991-1-4.

Najczęstsze błędy przy kotwieniu rusztowania do elewacji

Błędy powtarzają się z sezonu na sezon, niezależnie od regionu, a ich konsekwencje widać potem w raportach Państwowej Inspekcji Pracy. Zebraliśmy pięć najgroźniejszych, z których każdy może skończyć się wypadkiem.

1. Mocowanie kotew przez ocieplenie bez konsoli. Najpopularniejszy błąd na polskich budowach, bo styropian pozwala łatwo wkręcić kołek, lecz nie przenosi obciążeń wyrywających. Efekt: rusztowanie odchyla się przy pierwszym silniejszym wietrze, a kotwy wylatują z elewacji razem ze styropianem. Rozwiązanie: każda kotwa przez ocieplenie musi przejść do muru nośnego.

2. Za rzadkie kotwienie pionowe. Standardowe schematy mówią o co drugiej kondygnacji, lecz wiele ekip stosuje co trzecią, „bo tak szybciej". Na rusztowaniach powyżej 12 m w strefie wiatrowej W2 taka oszczędność obniża nośność układu o 30-40%. Każda kondygnacja powyżej 20 m wymaga obliczeń i zwykle gęstszego rozmieszczenia kotew niż bazowy schemat.

3. Pomijanie obliczeń przy rusztowaniach powyżej 8 m. Rozporządzenie Ministra Pracy i Polityki Społecznej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy nakłada obowiązek sporządzenia projektu dla rusztowań o wysokości przekraczającej 8 m. Brak takiego dokumentu to nie tylko odpowiedzialność prawna kierownika budowy, ale też brak podstaw do określenia prawidłowej liczby kotew.

4. Użycie kołków o zbyt małej nośności. Kołek 6 x 40 mm do pustaka ceramicznego przenosi około 0,5 kN, a kotwa rusztowania wymaga minimum 3 kN. Producenci kołków publikują dokładne tabele nośności dla każdego podłoża, a ich ignorowanie to proszenie się o kłopoty. Przy każdym projekcie warto poprosić o kartę techniczną z wartościami siły wyrywającej w konkretnym materiale.

5. Brak odbioru technicznego rusztowania. Montaż kończy się wpisem do dziennika budowy przez osobę uprawnioną, a eksploatacja rozpoczyna dopiero po odbiorze. Bez tego dokumentu rusztowanie formalnie nie może być użytkowane, a w razie wypadku kierownik budowy odpowiada jak za rażące niedopełnienie obowiązków.

Nie zostawiaj rusztowania bez kotwienia na koniec dnia roboczego. Wiatr potrafi w ciągu godziny narobić więcej szkód niż ludzie przez cały tydzień, a oderwana konstrukcja stanowi zagrożenie nie tylko dla ekipy, ale też dla osób postronnych.

Przepisy i normy dotyczące montażu rusztowań w Polsce

Zagadnienia bezpieczeństwa reguluje kilka aktów prawnych i norm, a ich znajomość chroni przed odpowiedzialnością karną. Podstawą pozostaje PN-M-47900-1:1996 (Rusztowania stojące metalowe robocze), choć w praktyce coraz częściej stosuje się normy europejskie PN-EN 12810-1 i PN-EN 12811-1, szczególnie przy rusztowaniach systemowych.

Rozporządzenie Ministra Pracy i Polityki Społecznej z 26 września 1997 r. nakłada obowiązek wykonywania montażu przez osoby przeszkolone w zakresie BHP, a rusztowania powyżej 8 m wymagają projektu sporządzonego przez osobę z uprawnieniami budowlanymi. Każde rusztowanie powinno mieć świadectwo dopuszczenia do eksploatacji (znak bezpieczeństwa B) wystawione przez producenta lub jednostkę notyfikowaną.

Zgodnie z PN-EN 12811-1 minimalna nośność kotwy to 3,0 kN, a w strefach narożników budynku nawet 4,5 kN, ponieważ tam oddziaływania wiatru są większe niż na środku elewacji. Projekt rusztowania powinien uwzględniać strefę wiatrową wg PN-EN 1991-1-4, kategorię terenu, wysokość budynku i jego kształt. Bez tych danych nie sposób dobrać prawidłowej liczby i rozmieszczenia kotew.

Przeglądy rusztowania wykonuje się codziennie przed rozpoczęciem pracy (wizualna kontrola przez brygadzistę), raz w tygodniu (szczegółowa kontrola przez uprawnioną osobę) oraz każdorazowo po wichurach powyżej 10 m/s lub po dłuższej przerwie w eksploatacji. Wyniki wpisuje się do dziennika rusztowania.

W 2024 r. Państwowa Inspekcja Pracy odnotowała ponad 80 śmiertelnych wypadków przy pracach budowlanych, z czego znaczna część dotyczyła prac na wysokościach, w tym na rusztowaniach. Statystyki te utrzymują się na podobnym poziomie od kilku lat, co pokazuje skalę problemu i wagę poprawnego kotwienia.

Kiedy zamówić projekt rusztowania, a kiedy wystarczy montaż wg instrukcji producenta

Nie każde rusztowanie wymaga indywidualnego projektu, a nie każdy producent dostarcza komplet dokumentów. Podział jest prosty, a jego znajomość oszczędza czas i pieniądze na budowie.

Projekt indywidualny jest wymagany przy rusztowaniach powyżej 8 m wysokości, przy nietypowych konfiguracjach (schodnie, podwieszenia, konsole specjalne), przy rusztowaniach w strefach wiatrowych W3 i wyżej oraz wszędzie tam, gdzie obciążenia użytkowe przekraczają klasę 3 (200 kg/m²). Projekt taki wykonuje osoba z uprawnieniami budowlanymi w specjalności konstrukcyjno-budowlanej i zatwierdza kierownik budowy.

Montaż wg instrukcji producenta wystarcza przy rusztowaniach systemowych do 8 m, w standardowej konfiguracji, w strefie wiatrowej W1 lub W2, przy klasie obciążenia 1-3. W takim wypadku producent dostarcza instrukcję montażu, deklarację zgodności i obliczenia typowe, które można zastosować bezpośrednio. To rozwiązanie znacznie tańsze i szybsze, ale wymaga bezwzględnego trzymania się wytycznych producenta, w tym rozmieszczenia kotew.

Jeśli masz wątpliwości, czy Twoje rusztowanie wymaga projektu, skonsultuj się z projektantem. Koszt takiej konsultacji to zwykle 300-800 PLN, a w razie kontroli PIP brak projektu może skończyć się mandatem kilkunastu tysięcy złotych i wstrzymaniem robót.

Prawidłowe kotwienie rusztowania do ściany to suma kilku elementów: znajomości podłoża, doboru łącznika, schematu rozmieszczenia i regularnych przeglądów. Każdy z tych elementów można pominąć, ale tylko wtedy, gdy akceptujesz ryzyko wypadku i konsekwencje prawne. Przy rusztowaniach niskich, do 8 m, w typowych warunkach wystarczy śruba oczkowa M12 w betonie i schemat kotew co drugie pole w poziomie oraz co drugą kondygnację. Przy wyższych konstrukcjach i ścianach ocieplonych sięgnij po konsole przestawne, kotwy chemiczne i projekt indywidualny, bo tylko tak spełnisz wymagania normy PN-EN 12810-1 i rozporządzenia MGPiPS, a jednocześnie zapewnisz bezpieczeństwo ludziom pracującym na pomoście.
