Szalunki do wykopów, które naprawdę trzymają ściany w ryzach

Wypadek przy wykopie bez szalunku to nie kwestia pecha, lecz złego doboru zabezpieczenia lub jego braku. Codziennie na polskich budowach osuwają się ściany wykopów o głębokości zaledwie dwóch metrów, bo ziemia w naszym klimacie rzadko kiedy zachowuje się tak, jak zakłada projekt. Szalunki do wykopów stanowią jedyną rozsądną odpowiedź na ten problem: tymczasową konstrukcję oporową, która przejmuje parcie gruntu i wody, pozwalając ekipie pracować w suchej, bezpiecznej przestrzeni. Poniżej znajdziesz techniczny, ale pozbawiony korporacyjnego żargonu przewodnik po typach szalunków, normach BHP, realnych kosztach oraz kryteriach wyboru, które decydują o powodzeniu inwestycji od przyłącza wodociągowego po rurociąg przemysłowy.

• Szalunki do wykopów box, słupowe i komorowe który typ wytrzyma Twój grunt
• Szalunki do wykopów głębokich normy BHP i kary, których nikt nie chce płacić
• Szalunki do wykopów na wynajem czy własność uczciwy kalkulator decyzji
• Kryteria doboru szalunku checklista, którą warto wydrukować
• Najczęstsze błędy przy wyborze szalunku i jak ich uniknąć
• Logistyka, szkolenie i serwis elementy, które decydują o terminowości

Szalunki do wykopów box, słupowe i komorowe który typ wytrzyma Twój grunt

Systemy szalunkowe dzielą się na kilka rodzin, z których każda odpowiada na konkretne wyzwanie geotechniczne. Błędne przyporządkowanie typu szalunku do warunków gruntowych kończy się albo kosztowną deformacją ścian, albo niemożliwością montażu w ciasnej zabudowie miejskiej. Dobór zaczyna się od trzech pytań: jak głęboko sięgamy, jaki jest poziom wody gruntowej i ile miejsca mamy w planie robót.

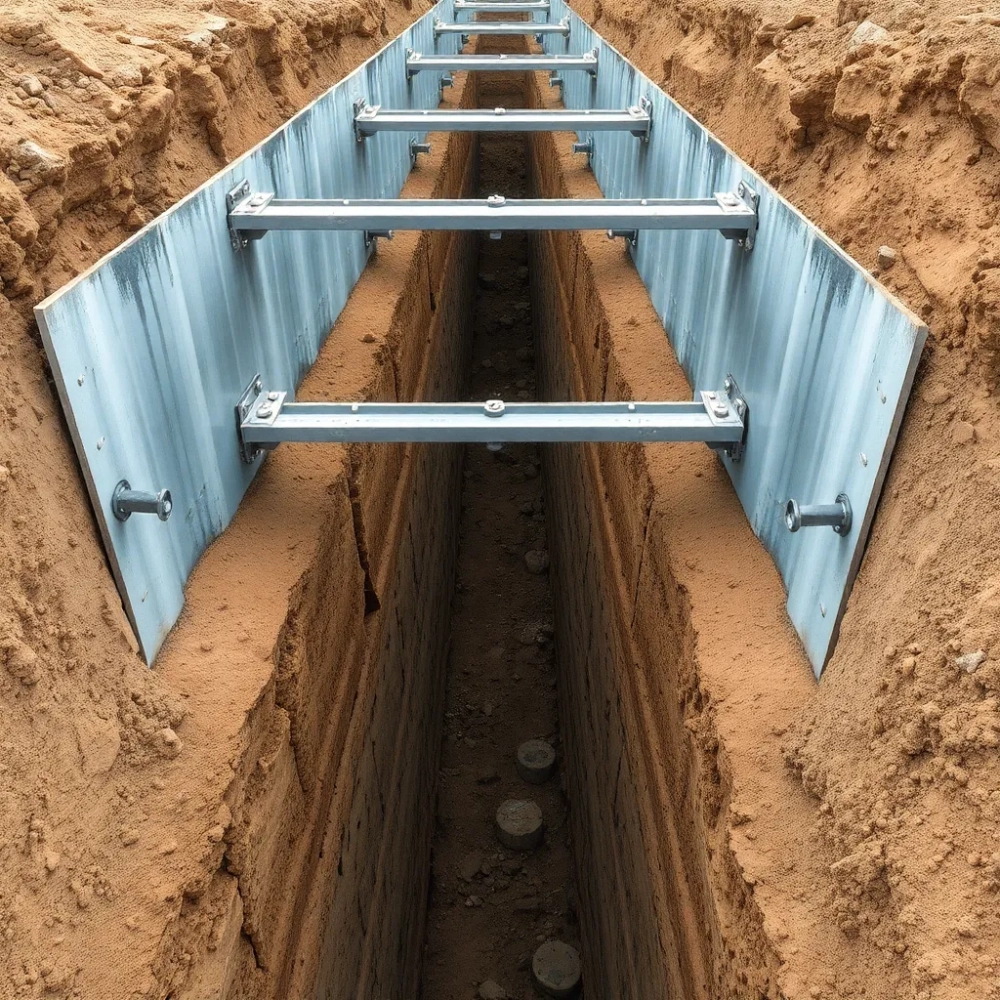

Najpopularniejsze pozostają szalunki typu box, nazywane też obudowami skrzyniowymi. Składają się z dwóch przeciwległych ścian stalowych połączonych rozpórami hydraulicznymi lub śrubowymi, dzięki czemu wsuwa się je do wykopu jako gotowy moduł. Sprawdzają się w lekkich gruntach niespoistych, gdzie ściana wykopu nie utrzymałaby się samoistnie nawet przez kilka godzin.

Szalunki słupowe podwójne działają na zupełnie innej zasadzie fizycznej niż boxy. Składają się z dwóch rzędów stalowych słupów wbijanych lub wciskananych w grunt po obu stronach wykopu, pomiędzy którymi mocuje się poziome płyty oporowe. Taka konstrukcja świetnie radzi sobie z parciem bocznym w gruntach spoistych, gdzie ściana wykopu trzyma się chwilowo sama, a zadaniem szalunku jest rozłożenie obciążenia na większą powierzchnię. Rozstaw słupów dobiera się do średnicy układanego rurociągu, co pozwala prowadzić prace montażowe bez przeszkadzających rozpór wewnętrznych.

Komory dylowe, nazywane też szalunkami kopiącymi, wchodzą w grunt na zasadzie hydraulicznego wciskanania od spodu. Operatorzy nie muszą zdejmować warstw ziemi ręcznie, co znacząco przyspiesza realizację studni i komór startowych pod mikrotunelowanie. W gruntach z domieszką kamieni lub gruzu komory wymagają wzmocnionych noży tnących, bo standardowe krawędzie zużywają się w ciągu kilku dni intensywnej eksploatacji.

Szalunki do wykopów głębokich normy BHP i kary, których nikt nie chce płacić

Polskie przepisy nie pozostawiają miejsca na dowolność interpretacji. Rozporządzenie Ministra Gospodarki z dnia 20 września 2001 r. w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych, budowlanych i drogowych nakazuje zabezpieczenie ścian wykopów o głębokości przekraczającej 1,5 m. W praktyce oznacza to, że każdy wykop sięgający powyżej metra dwudziestu centymetrów w gruntach spoistych wymaga co najmniej obudowy rozporowej, a w gruntach piaszczystych ochrona jest wskazana już od głębokości 1,0 m.

Norma PN-EN 13331-1:2004 określa wymagania konstrukcyjne dla obudów wykopów, w tym dopuszczalne obciążenia, sposoby rozpierania oraz procedury prób odbiorczych. Na budowie rzadko kiedy ktoś sięga po ten dokument, ale to właśnie na jego podstawie biegły z zakresu BHP ocenia, czy szalunek został dobrany prawidłowo po wypadku. Warto pamiętać, że samo posiadanie szalunku nie zwalnia z obowiązku sprawdzenia jego stanu technicznego przed każdym użyciem: pęknięcia spawów, zużycie śrub rozpór, korozja blach czołowych dyskwalifikują element z eksploatacji.

Konsekwencje zignorowania przepisów wykraczają daleko poza mandat od inspektora PIP. Przy wypadku śmiertelnym kierownik budowy odpowiada karnie z art. 163 Kodeksu karnego za narażenie na niebezpieczeństwo, a w razie śmierci pracownika grozi mu kara pozbawienia wolności do pięciu lat. Ubezpieczyciel odmawia wypłaty odszkodowania, jeśli w protokole powypadkowym widnieje brak zabezpieczenia ścian wykopu. Realny koszt jednej decyzji o pracy bez szalunku mierzy się więc w milionach złotych, nie w tysiącach.

Wykopy głębsze niż 4,0 m wymagają nie tylko samego szalunku, ale również projektu zabezpieczenia sporządzonego przez uprawnionego projektanta. Traktowanie ich jako standardowej realizacji to najczęstsza przyczyna katastrof budowlanych, po których nadzór budowlany wstrzymuje prace na wiele tygodni.

Szalunki do wykopów BHP muszą spełniać jeszcze jeden warunek, o którym mówi się zbyt rzadko: zapewniać możliwość bezpiecznej ewakuacji. Drabina lub pomost komunikacyjny w odległości nieprzekraczającej 15 m od stanowiska pracy to wymóg, którego pominięcie w praktyce oznacza, że w razie nagłego napływu wody gruntowej robotnik nie ma jak opuścić wykop. Najlepsze systemy szalunkowe mają zintegrowane platformy wejściowe, ale można je też uzupełnić o zewnętrzne schodnie systemowe, montowane bezpośrednio do ramy boxa.

Szalunki do wykopów na wynajem czy własność uczciwy kalkulator decyzji

Decyzja o wynajmie lub zakupie szalunków powinna wynikać z analizy ekonomicznej, a nie z przyzwyczajenia. Firmy wykonawcze realizujące jednorazowe przyłącze nie mają sensu inwestować w komplet boxów, które przez kolejne dwa lata będą stać na placu i rdzewieć. Z kolei przedsiębiorstwo prowadzące kilkanaście robót liniowych rocznie skazuje się na nieustanne opłaty najmu, które po trzech, czterech latach przekraczają cenę zakupu nowego kompletu.

Próg opłacalności zakupu nowego szalunku leży w okolicach 180 dni efektywnej pracy w ciągu roku. Poniżej tej granicy wynajem zdecydowanie wygrywa, powyżej własność zaczyna generować oszczędności. Warto doliczyć koszty, o których mówi się niechętnie: przeglądy okresowe, odnowienie powłok antykorozyjnych, ubezpieczenie sprzętu od kradzieży. Te pozycje potrafią pochłonąć nawet 15% wartości szalunku rocznie.

Rynek szalunków używanych oferuje kuszące ceny, ale kryje konkretne pułapki. Szalunki typu box cena z drugiej ręki waha się od 40 do 60% wartości nowego kompletu, lecz stan techniczny bywa diametralnie różny. Rama odkształcona po przeciążeniu, zużyte profile rozpór, brak dokumentacji odbiorowej to typowe defekty. Przed zakupem używanego kompletu warto zażądać protokołu pomiaru prostoliniowości paneli oraz świadectwa ostatniego badania wytrzymałościowego, wykonanego zgodnie z normą PN-EN 13331.

Zanim podpiszesz umowę najmu, sprawdź trzy rzeczy: czy dostawca zapewnia transport z rozładunkiem hydraulicznym, kto odpowiada za przeglądy w trakcie najmu i ile wynosi kaucja zwrotna. Pozorne oszczędności na stawce dziennej potrafi zjeść wysoka kaucja zablokowana na kilka miesięcy po zakończeniu robót.

Przy wyborze szalunku do wykopów głębokich, przekraczających 4 metry, samo porównanie ceny metra kwadratowego powierzchni oporowej nie wystarcza. Liczy się nośność rozpór wyrażona w kiloniutonach, odporność na korozję w środowisku agresywnym oraz dostępność certyfikowanych elementów przedłużających. Tani box o obniżonej nośności zacznie się odkształcać przy pierwszym dłuższym opadzie deszczu, a naprawa spawów w warunkach budowy jest zawsze droższa niż różnica w cenie zakupu lepszego sprzętu.

Kryteria doboru szalunku checklista, którą warto wydrukować

Dobór szalunku zaczyna się od analizy projektu wykonawczego, a kończy na sprawdzeniu rzeczywistych warunków na placu budowy. Pomiędzy tymi dwoma punktami mieści się siedem kryteriów, których pominięcie generuje konkretne straty finansowe. Poniższa lista powinna trafić do każdego kierownika robót ziemnych, zanim jeszcze zamówi pierwszy transport.

• Głębokość wykopu mierzona od poziomu terenu do dna, z uwzględnieniem ewentualnego wykopu poniżej poziomu posadowienia. To ona decyduje, czy wystarczy Mini Box, czy potrzebny jest system z przedłużeniami.
• Warunki gruntowe opisane w dokumentacji geotechnicznej: rodzaj gruntu, stopień plastyczności, kąt tarcia wewnętrznego. Grunty organiczne, namuły i torfy wymagają zupełnie innego podejścia niż piaski średnie.
• Poziom wody gruntowej wraz z przewidywanym wahaniem sezonowym. Woda gruntowa powyżej dna wykopu wymusza zastosowanie szalunków z uszczelnieniem lub odwodnieniem igłofiltrowym.
• Obciążenia boczne wynikające z sąsiedztwa budynków, dróg, składowisk materiałów. Obciążenie 10 kN/m² od pojazdu ciężarowego w odległości jednego metra od krawędzi wykopu potrafi złożyć box jak tekturę.
• Średnica układanych rur w przypadku szalunków słupowych podwójnych. Rozstaw słupów musi zapewniać min. 30 cm luzu montażowego po obu stronach rury.
• Obecność instalacji podziemnych naniesionych na mapie zasadniczej oraz zweryfikowanych próbnymi przekopami. Stary kabel energetyczny w strefie wbijania słupów to scenariusz, którego nikt nie chce testować.
• Dostępność terenu dla dźwigu lub koparki montującej szalunki. Wąska uliczka osiedlowa z napowietrzną linią energetyczną wyklucza użycie ciężkich systemów bez dodatkowych uzgodnień.

Najczęstsze błędy przy wyborze szalunku i jak ich uniknąć

Niedoszacowanie głębokości to błąd, który widuje się na polskich budowach z zadziwiającą regularnością. Projekt zakłada wykop 3,5 m, a w trakcie robót okazuje się, że rura kanalizacyjna musi zejść 30 cm niżej ze względu na kolizję z istniejącym przyłączem. Kierownik, zamiast zamawiać dodatkowe sekcje przedłużające, próbuje wykonać wykop zbyt głęboki przy zbyt niskim szalunku. Efektem jest podkopanie dolnej krawędzi boxa, utrata stateczności i nieplanowany przestój na odbudowę ściany.

Ignorowanie wód gruntowych to druga klasyka gatunku. W okresie wiosennych roztopów poziom wody w piaszczystych gruntach potrafi wzrosnąć o metr w ciągu kilku dni. Szalunek dobrany na warunki sierpniowe przestaje spełniać swoją funkcję, gdy woda wypełnia wykop od dołu, wypłukuje piasek spod paneli i tworzy tzw. kurzawkę. Jedynym ratunkiem jest wtedy natychmiastowe zasypanie wykopu i ponowny montaż po odwodnieniu terenu, co kosztuje dniówki robocze i opóźnia inwestycję o tygodnie.

Brak rozpór to błąd wynikający z nadmiernej ufności w sztywność samej ramy boxa. Ściany szalunku bez rozparcia pracują jak belki wspornikowe obciążone parciem gruntu, co prowadzi do ich wybrzuszenia. Rozpory muszą być naprężone momentem kontrolnym podanym przez producenta, a ich luzowanie w trakcie robót jest dopuszczalne wyłącznie w ściśle określonych fazach, opisanych w instrukcji montażu.

Zbyt wąski szalunek względem planowanego rurociągu utrudnia montaż i wymusza ręczne przekopywanie pod rurą, zamiast pracy mechanicznej. Zasada minimum to zachowanie 40 cm wolnej przestrzeni roboczej po każdej stronie układanego elementu. W praktyce oznacza to, że dla rury DN 500 minimalna szerokość wewnętrzna szalunku wynosi 1,4 m.

Współpraca z firmą, która nie zna się na realiach Twojej budowy, to błąd organizacyjny o rosnącym znaczeniu. Doradztwo w zakresie osuszania gruntów i zabezpieczania wykopów warto powierzyć ekipie, która równolegle zabezpiecza ściany i kontroluje napływ wody, zamiast dwóm niezależnym podwykonawcom roszczącym sobie pretensje o każdy dzień przestoju. Zgranie tych robót w jeden harmonogram to oszczędność, która nijak ma się do dyskusji o kilku złotych za metr szalunku.

Wybór szalunku na podstawie samej ceny, bez weryfikacji nośności, to prosta droga do awarii. Dwa pozornie identyczne boxy mogą różnić się grubością blachy czołowej o 2 mm, co w ekstremalnych warunkach przekłada się na 30% różnicy w dopuszczalnym parciu gruntu. Karta katalogowa producenta powinna być pierwszym dokumentem, o który prosimy przed podpisaniem umowy.

Logistyka, szkolenie i serwis elementy, które decydują o terminowości

Nawet najlepszy szalunek nie spełni swojej roli, jeśli ekipa montażowa nie potrafi go prawidłowo zainstalować. Profesjonalni dostawcy oferują szkolenie stanowiskowe przy pierwszym użyciu, podczas którego technik pokazuje prawidłowe naprężanie rozpór, kolejność wybierania urobku i zasady bezpiecznego demontażu. Inwestycja w takie szkolenie zwraca się przy pierwszej poważniejszej naprawie, której można uniknąć dzięki znajomości granic wytrzymałości sprzętu.

Transport szalunków wymaga pojazdów z dźwigiem HDS, a same panele ładunkowe często przekraczają trzy metry długości. Przy planowaniu logistyki trzeba uwzględnić nie tylko masę kompletu, ale również promień skrętu samochodu ciężarowego na dojazdowej drodze. Nie każdy plac budowy przyjmuje zestaw 24-tonowy z przyczepą, a próby rozładunku w nieodpowiednim miejscu kończą się uszkodzeniem ogrodzenia sąsiada.

Serwis gwarancyjny i pogwarancyjny to element, który trudno zweryfikować przed zakupem, ale łatwo ocenić po pierwszej awarii. Sprawdź, czy dostawca trzyma na magazynie części zamienne do oferowanych systemów, ile trwa naprawa typowej usterki i czy wypożycza sprzęt zastępczy na czas przestoju. Te informacje ważą więcej niż obietnice zawarte w umowie.

Przygotowanie dokumentacji powykonawczej z zaznaczeniem lokalizacji szalunków, dat montażu i demontażu oraz osób odpowiedzialnych to wymóg formalny, ale też praktyczna ochrona inwestora. W razie kontroli nadzoru budowlanego lub inspekcji PIP pełna dokumentacja zamyka dyskusję o rzekomych nieprawidłowościach. Koszt jej prowadzenia jest minimalny w porównaniu z konsekwencjami jej braku.

Ostateczna decyzja o wyborze systemu szalunkowego powinna uwzględniać zarówno parametry techniczne sprzętu, jak i kompetencje dostawcy w zakresie doradztwa, logistyki i wsparcia posprzedażowego. Skontaktuj się z inżynierem, który weźmie odpowiedzialność za całość rozwiązania, a nie tylko z handlowcem dysponującym cennikiem. Bezpośrednia rozmowa o warunkach gruntowych, harmonogramie i dostępnych terminach dostawy pozwala uniknąć kosztownych nieporozumień na etapie realizacji.
