Stężenie 163 cm do rusztowania warszawskiego – parametry i montaż

Brak stężenia w rusztowaniu warszawskim to pierwszy punkt, po który inspektor PIP sięga w protokole, a kierownik budowy traci uprawnienia. Ten jeden element, często bagatelizowany jako „dodatkowa rurka", decyduje o sztywności całej konstrukcji i o tym, czy wieża przetrwa obciążenia wiatrem, drgania od szlifierki oraz nierównomierne rozmieszczenie pracowników. Poniżej znajdziesz pełną specyfikację stężenia 163 cm, mechanikę jego działania, normatywne podstawy montażu oraz konkretne konfiguracje wież, w których sprawdza się najlepiej.

• Co dokładnie robi stężenie 163 cm w rusztowaniu warszawskim
• Montaż stężenia krok po kroku
• Stężenie poziome 163 cm a przepisy PN-M-47900
• Ile stężeń potrzebujesz na wieżę warszawską
• Najczęstsze błędy przy montażu stężenia
• Porównanie z innymi elementami systemu
• Kiedy stężenie 163 cm nie wystarczy
• Kompletny zestaw startowy dla wieży 4-polowej
• Najczęstsze pytania wykonawców

Co dokładnie robi stężenie 163 cm w rusztowaniu warszawskim

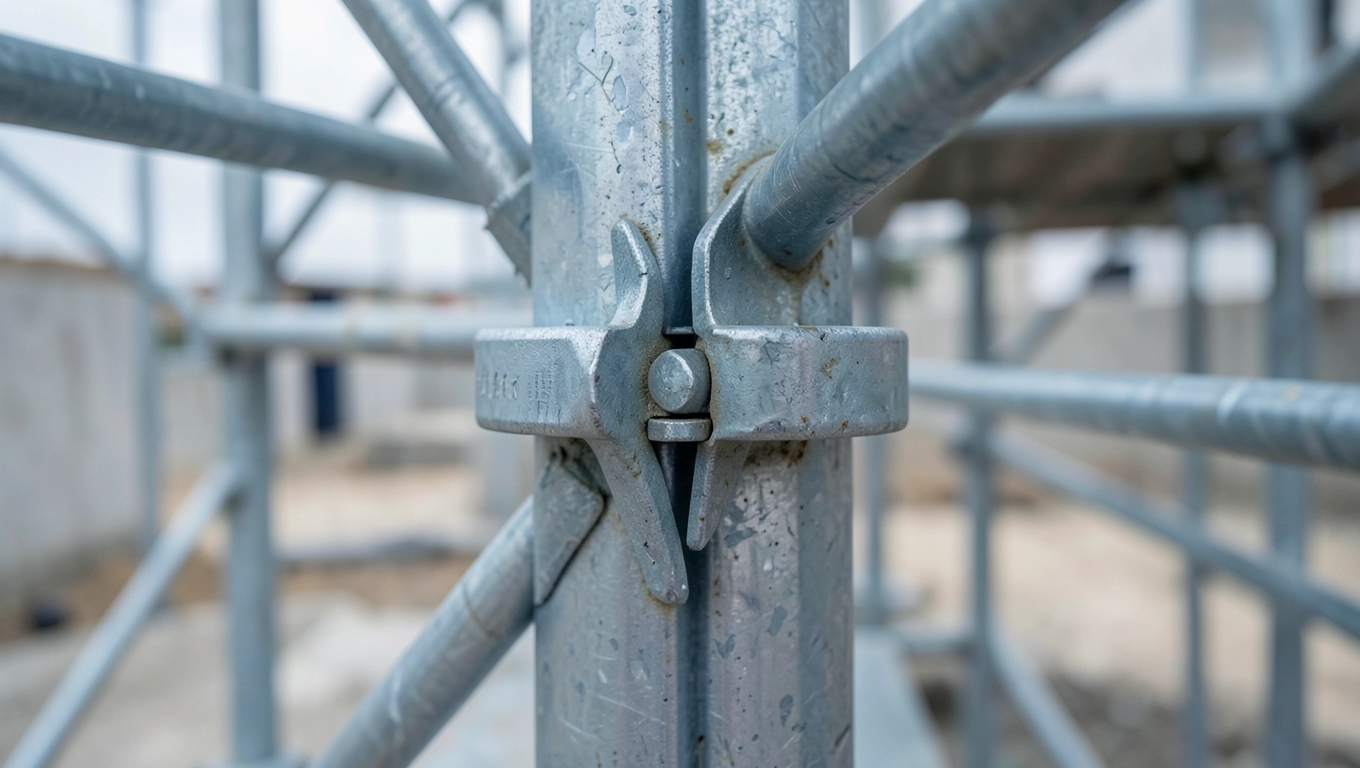

Stężenie to poziomy lub ukośny element usztywniający, łączący dwie sąsiednie ramy w jedno pole robocze. Jego zadanie nie ogranicza się do „trzymania ramek razem"; chodzi o przenoszenie sił ścinających, które pojawiają się, gdy konstrukcja pracuje na wietrze albo gdy robotnik stawia stopę tylko na jednym podeście. Bez stężenia rama zachowuje się jak czworobok przegubowy, który pod obciążeniem poziomym zamienia się w równoległobok.

W systemie warszawskim o polu 163×163 cm stężenie ma dokładnie 2300 mm długości, ponieważ przekątna kwadratu o boku 163 cm wynosi właśnie około 230,5 cm. Producent zaokrągla tę wartość, by zostawić niewielki luz montażowy ułatwiający osadzenie haków na rurach ramy. Średnica rurki to najczęściej 26,9 mm przy grubości ścianki 2 mm, co daje masę własną rzędu 2,4-2,7 kg na sztukę. Wykończenie stanowi cynkowanie ogniowe, dzięki czemu element wytrzymuje wieloletnią ekspozycję na wilgoć bez rdzy.

Geometria 163×163 cm nie jest przypadkowa. To kompromis między wygodą transportu (mieści się na standardowej przyczepie) a powierzchnią roboczą wystarczającą dla dwóch osób z materiałami. Stężenie zamyka tę geometrię w trójkąt, jedyną figurę, która pod obciążeniem nie zmienia kształtu. Trójkąt utworzony przez dwie ramy i stężenie działa jak kratownica płaska, rozkładając siły na ściskanie i rozciąganie wzdłuż rur.

Stężenie poziome 163 cm a ukośne

Wariant poziomy biegnie równolegle do podestu i usztywnia pole w płaszczyźnie poziomej, zapobiegając skręcaniu ram względem osi pionowej. Stężenie ukośne (czasem nazywane skośnym) wchodzi w przekątną pola i przejmuje siły ścinające w płaszczyźnie pionowej. W wieżach warszawskich stosuje się oba warianty naprzemiennie, co daje efekt pełnej kratownicy przestrzennej. W polach, gdzie planujesz komunikację (wejście na wyższy poziom), stężenie poziome bywa pomijane, by nie blokować przejścia, ale wymaga to wzmocnienia polem sąsiednim.

Kompatybilność z ramami systemu

Stężenie 163 cm pasuje do ram oznaczanych jako ECO-WELDER, PRO-WELDER oraz PROMAX-WELDER, czyli do wszystkich trzech generacji ram o polu 163 cm tego samego typoszeregu. W praktyce oznacza to, że możesz mieszać elementy z różnych linii, o ile trzymasz się pola 163 cm. Próba wstawienia stężenia 163 do ramy 100 cm skończy się zbyt dużym naprężeniem w hakach, a przy polu 200 cm stężenie okaże się za krótkie i nie domknie trójkąta.

Montaż stężenia krok po kroku

Prawidłowy montaż zajmuje około minuty na pole i nie wymaga narzędzi, ale wymaga kolejności. Pierwszym krokiem jest ustawienie dwóch ram w pozycji pionowej, najlepiej w już zamontowanym niższym polu, gdzie podest stabilizuje dolną część. Drugi krok to chwycenie stężenia za środkową część i roztoczenie haków na obu końcach, tak by zatrzask zaskoczył na rurze ramy. Trzeci krok to sprawdzenie, czy oba haki osiadły na ograniczniku, a nie na spawie, bo tam blokują się nierówno i mogą się ześlizgnąć pod obciążeniem.

Czwarty, często pomijany krok, to lekkie szarpnięcie stężenia w dół po zamontowaniu, które weryfikuje pewność zatrzasku. Piąty krok dotyczy sytuacji, gdy stężenie ma blokadę śrubową; wtedy dokręcasz nakrętkę momentem ręki, a nie kluczem, ponieważ zbyt mocne dociągnięcie zdeformuje hak i uniemożliwi demontaż. Stężenia z zaczepem sprężynowym nie wymagają klucza, ale też nie tolerują odwrotnego założenia, bo wtedy sprężyna pracuje w rozciąganiu zamiast w ściskaniu i po kilku cyklach traci docisk.

Kolejność montażu w pionie ma znaczenie. Stężenia zakłada się od dołu do góry, pole po polu, równolegle z ramami. Jeśli zamontujesz górne pole bez dolnego, wiatr boczny złapie ramę jak żagiel i przewróci całą wieżę. Dobra praktyka to zasada 3:1, czyli trzy pola usztywnione na każde jedno pole bez stężenia, choć w warunkach miejskich, między ścianami budynków, dopuszczalne bywa 2:1.

Stężenie poziome 163 cm a przepisy PN-M-47900

Polska norma PN-M-47900-2:1996, choć wycofana formalnie ze zbioru, pozostaje najczęściej przywoływanym dokumentem w instrukcjach producentów rusztowań warszawskich. Definiuje ona rusztowanie warszawskie jako system ramowo-stężeniowy, w którym stężenia są elementem obligatoryjnym, a nie opcjonalnym. Każde pole powinno być wyposażone w komplet stężeń, o ile instrukcja montażu producenta nie stanowi inaczej.

Współcześnie obowiązującą podstawą jest norma PN-EN 12811-1, która klasyfikuje rusztowania robocze i wymaga, by konstrukcja przenosiła obciążenia robocze, wiatrowe i wyjątkowe bez nadmiernych przemieszczeń. Stężenia 163 cm wypełniają wymóg sztywności w płaszczyźnie pola, a ich brak kwalifikuje rusztowanie jako niezgodne z projektem technicznym. Przepisy BHP (Rozporządzenie Ministra Pracy i Polityki Socjalnej w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy) nakładają na pracodawcę obowiązek montażu rusztowania zgodnie z dokumentacją producenta.

Skutek praktyczny jest taki, że inspektor nadzoru budowlanego, który stwierdzi brak stężeń w co drugim polu, ma podstawę do wstrzymania robót i nałożenia mandatu. W razie wypadku prokuratura żąda dokumentacji fotograficznej rusztowania, a brak stężeń traktowany jest jako rażące niedopełnienie obowiązków, obok braku poręczy i pomostów. Odpowiedzialność spoczywa na kierowniku budowy oraz na firmie montującej rusztowanie.

Ile stężeń potrzebujesz na wieżę warszawską

Liczba stężeń zależy od trzech zmiennych: wysokości wieży, obciążenia wiatrem w lokalizacji oraz tego, czy wieża stoi wolno, czy przy ścianie. Dla typowej wieży przyściennej o wysokości roboczej 8 m (4 pola po 2 m) i polu 163×163 cm potrzebujesz 8 stężeń: po dwa na pole w układzie naprzemiennym, czyli po jednym poziomym i jednym ukośnym na pole. Przy wieży wolnostojącej tej samej wysokości liczbę zwiększasz do 12, dodając stężenia czołowe, które usztywniają konstrukcję w kierunku prostopadłym do ściany.

Przelicznik praktyczny wygląda tak: liczba pól × 2 stężenia + 1 stężenie w co trzecim polu jako wzmocnienie wiatrowe. Dla wieży z podstawą 163×100 cm (węższa, do prac elewacyjnych) schemat jest identyczny, ale pamiętaj, że pole 100 cm wymaga stężenia o długości około 150 cm, a nie 230 cm. Mieszanie tych dwóch długości w jednej wieży jest błędem wynikającym z nieporozumienia i prowadzi do nierównomiernego rozkładu sił.

Schemat rozmieszczenia w wieży 4-polowej

W pierwszym polu (najniższym) montujesz stężenia ukośne w obu przekątnych, tworząc literę X. W drugim polu stosujesz stężenia poziome w obu kierunkach. W trzecim polu znów ukośne, w czwartym poziome. Taki naprzemienny układ przeciwdziała skręcaniu wieży wokół osi pionowej, które przy stałym ukośnym schemacie kumulowałoby się ku górze. Na ostatnim polu, gdzie montujesz poręcze, stężenia poziome bywają pomijane, ale wówczas wzmocnisz pole poniżej podwójnym stężeniem ukośnym.

Kiedy dodać stężenia czołowe

Stężenia czołowe (poprzeczne, w kierunku prostopadłym do ściany) są obowiązkowe w wieżach wolnostojących, w narożnikach budynków oraz w miejscach, gdzie rusztowanie przenosi obciążenia z dwóch stron jednocześnie, na przykład przy ocieplaniu narożnika. Długość stężenia czołowego zależy od szerokości wieży: dla pola 163 cm wynosi 230 cm, dla pola 100 cm około 150 cm. W wieżach przyściennych stężenia czołowe zastępuje kotwienie do ściany w co drugim polu.

Najczęstsze błędy przy montażu stężenia

Stężenie zamontowane odwrotnie, czyli hakami do wewnątrz pola zamiast na zewnątrz, to błąd wizualny, ale poważny w skutkach. Przy takim ustawieniu haki nie opierają się na ogranicznikach rury, lecz na gładkiej powierzchni, i pod obciążeniem zsuwają się w kierunku środka ramy. Efektem jest stopniowe rozchylanie się ram, niewidoczne gołym okiem, ale rejestrowane przez niwelator jako przesuw o 2-3 cm na każde piętro.

Drugi błąd to brak stężenia w co drugim polu, praktyka wynikająca z oszczędności. Wieża w dolnych polach zachowuje sztywność dzięki kontaktowi z podłożem, ale górne pola bez stężeń tworzą „laski", które na wietrze zachowują się jak wahadło. Trzeci błąd to stosowanie nieoryginalnych zamienników, na przykład rurki hydraulicznej z obejmami. Taka rurka ma inną średnicę i inną granicę plastyczności, więc pod obciążeniem zgina się w miejscu, którego nie przewidział producent.

Czwarty błąd, najczęściej spotykany przy rusztowaniach powyżej 4 m wysokości, to pominięcie stężeń w najwyższym polu, gdzie pracownik ma „najlepszy widok". Właśnie tam moment sił działających na ramę jest największy, a brak stężenia powoduje kołysanie konstrukcji przy każdym ruchu. Piąty błąd to brak kontroli po pierwszym dniu eksploatacji; haki sprężynowe potrafią się rozluźnić pod wpływem drgań, a jedynym sposobem wykrycia tego jest obchód kontrolny z ręką na każdym stężeniu.

Checklista montażowa do wydruku

• Stężenie ma długość 2300 mm (nie 1500 ani 3000) i pole 163×163 cm
• Haki osadzone na ogranicznikach, nie na spawach
• Zatrzask zaskoczył i blokuje się przy pociągnięciu w dół
• Stężenia rozmieszczone naprzemiennie: ukośne, poziome, ukośne, poziome
• Co najmniej jedno stężenie w co trzecim polu jako wzmocnienie wiatrowe
• Stężenia czołowe w wieżach wolnostojących lub przy narożnikach
• Brak elementów zamiennych, wszystkie stężenia z jednego systemu
• Kontrola wzrokowa po montażu i po każdej zmianie pogody

Porównanie z innymi elementami systemu

Stężenie współpracuje z ramami, podestami, poręczami i złączami, ale pełni w systemie funkcję wyłącznie usztywniającą, nie nośną. Aby dobrać komplet elementów do konkretnej wieży, porównaj kluczowe pozycje:

Stężenie i poręcz mają zbliżoną cenę, ale zupełnie inne zadania. Poręcz chroni pracownika przed upadkiem, stężenie chroni całą konstrukcję przed przewróceniem. Poprzeczka natomiast jest elementem nośnym, na którym opiera się podest, a złącze krzyżowe łączy ramy sąsiednich wież przy rozbudowie systemu. Pominięcie któregokolwiek z tych elementów zmienia statykę rusztowania i w świetle norm kwalifikuje je jako niezgodne z dokumentacją.

Kiedy stężenie 163 cm nie wystarczy

Stężenie 163 cm jest zaprojektowane do pola 163×163 cm. Nie użyjesz go, gdy pracujesz w polu 100×100 cm (potrzebujesz wariantu o długości około 150 cm), w polu 200×200 cm (potrzebujesz stężenia o długości około 280 cm) ani w rusztowaniach ramowych o innej geometrii, na przykład w systemach modułowych z rozstawem co 2,57 m. Stężenie 163 cm nie sprawdzi się także jako samodzielne usztywnienie w wieżach o wysokości powyżej 12 m bez dodatkowego kotwienia; w takich przypadkach kalkuluje się dodatkowe wzmocnienia na podstawie obliczeń statycznych.

Nie stosuj stężenia 163 cm w środowisku agresywnym chemicznie, na przykład przy zakładach galwanicznych, bez dodatkowej powłoki ochronnej. Cynk ogniowy wytrzymuje kontakt z wilgocią i typowymi odczynnikami budowlanymi, ale w kwaśnych oparach koroduje szybciej niż stal nierdzewna. Nie używaj stężenia z widocznymi odkształceniami, pęknięciami spawów lub śladami napraw; element uszkodzony mechanicznie nie przenosi deklarowanych obciążeń i stanowi zagrożenie.

Kompletny zestaw startowy dla wieży 4-polowej

Żeby postawić wieżę warszawską 163×163 cm o wysokości roboczej 8 m, potrzebujesz kompletu elementów dobranego liczbowo. Podstawą są 4 ramy (po jednej na pole), 8 stężeń (dwa na pole), 4 podesty (po jednym na pole), 2 poręcze podwójne, 4 stopy regulowane (podstawki śrubowe) oraz komplet kotew, jeśli wieża stoi przy ścianie. W wariancie wolnostojącym dodajesz 4 stężenia czołowe i 4 obciążniki na stopy.

Koszt samego zestawu stężeń do takiej wieży to 8 × 55,35 zł, czyli 442,80 zł brutto, co stanowi około 8-10% wartości całego rusztowania. Proporcja ta pokazuje, że oszczędzanie na stężeniach w imię „obniżenia kosztów" nie ma uzasadnienia ekonomicznego, a ma wyraźne uzasadnienie ryzyka. Każde 100 zł zaoszczędzone na stężeniach to potencjalne 30 000 zł mandatu, nie wspominając o konsekwencjach zdrowotnych.

Najczęstsze pytania wykonawców

Czy mogę montować rusztowanie warszawskie bez stężeń, jeśli pracuję tylko kilka godzin? Nie. Norma i przepisy nie przewidują „wyjątków czasowych" dla braku stężeń. Każda godzina pracy na niekompletnym rusztowaniu narusza przepisy BHP.

Czy stężenie z innego systemu, ale o tej samej długości, będzie pasować? Nie. Różni producenci stosują różne średnice rur, inne typy haków i inne rozstawy otworów. Stężenie pasuje wyłącznie do systemu, w którym zostało zaprojektowane, chyba że producent wyraźnie deklaruje kompatybilność międzysystemową.

Co zrobić, gdy stężenie nie chce wejść na haki? Sprawdź, czy nie montujesz go odwrotnie, czy haki nie są zanieczyszczone zaprawą lub farbą oraz czy ramy stoją pionowo. Krzywa rama utrudnia osadzenie haków, ponieważ odległość między rurami nie odpowiada długości stężenia.

Czy potrzebuję osobnego projektu, by użyć stężeń 163 cm? Nie, jeśli rusztowanie mieści się w konfiguracji katalogowej producenta (zazwyczaj do 8 m wysokości przy ścianie). Powyżej tej granicy potrzebujesz obliczeń statycznych i projektu indywidualnego.
